SATROECG
innowacyjna metoda wspomagająca diagnostykę kardiologiczną

SATROECG jest unikalnym w skali światowej oprogramowaniem służącym do analizy przestrzenno-czasowych potencjałów elektrycznych, które pojawiają się na powierzchni
klatki piersiowej podczas aktywności poszczególnych obszarów mięśnia lewej komory serca (MLKS).

Sprawdzona & innowacyjna technologia

W SATROECG wykorzystano szereg innowacyjnych algorytmów bazujących na modelu elektrycznej pracy serca SFHAM opublikowanym w czasopiśmie Medical Engineering & Physics

Na podstawie zebranych dowodów klinicznych SATROECG jest w trakcie certyfikacji jako wyrób medyczny w klasie IIA i wytwarzane jest zgodnie z Systemem Zarządzania Jakością ISO13485

Unikalność oraz innowacyjność sposobu analizy sygnałów bioelektrycznych serca w SATROECG została potwierdzona poprzez uzyskanie patentu europejskiego EP 20706585.5 oraz przez Urząd Patentowy w USA US17/426,199.

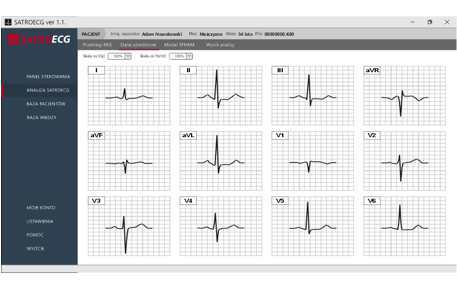

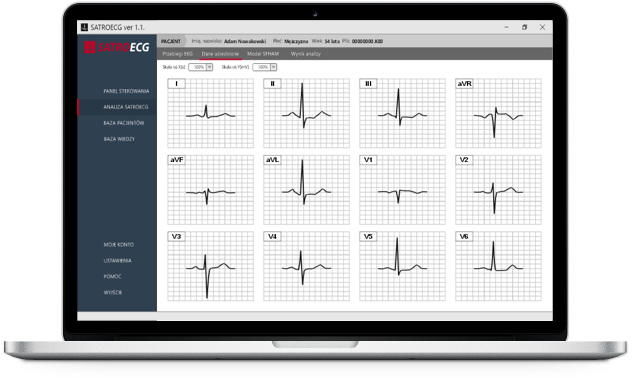

Poznaj SATROECG

Oprogramowanie SATROECG cechuje się bardzo wysoką skutecznością diagnostyczną w zakresie wykrywania zmian niedokrwiennych
w obszarach lewej komory mięśnia sercowego, zwiększając czułość i swoistość spoczynkowego badania EKG

Wczesne rozpoznanie zmian niedokrwiennych

Ocena niedokrwienia poszczególnych obszarów MLKS o istotnych zmianach perfuzji rozpoznanych w scyntygrafii wykonanej metodą SPECT.

Ocena zaburzeń układu bodźcotwórczo przewodzącego

Analiza czasów pojawiania się potencjałów podczas depolaryzacji poszczególnych obszarów MLKS.

Prowadzenie badań przesiewowych

Mała liczba przeciwwskazań oraz łatwość wykonywania pomiaru.

Monitorowanie leczenia zmian niedokrwiennych

Nieograniczona możliwość wykonywania badań kontrolnych na każdym etapie leczenia.

Dane pomiarowe - kompatybilność

Oprogramowanie SATROECG pozwala na analizę danych pomiarowych pozyskanych w trakcie spoczynkowego badania EKG:

wykonanym na jednym z rekomendowanych aparatów EKG
standardowe rozmieszczenie 10-ciu elektrod ze skróconymi odprowadzeniami konczynowymi
częstość próbkowania min. 500 Hz, długość pomiaru min. 24 s
zapis danych w standardowym formacie zapisu EKG np. scp-ecg

SATROECG
an innovative method supporting cardiological diagnostics

SATROECG is a unique software on a global scale used to analyze spatial-temporal electrical potentials that appear on the surface
of the chest during the activity of individual areas of the left ventricular muscle.

Proven & innovative technology

SATROECG uses a number of innovative algorithms based on the SFHAM model of the electrical work of the heart published in the journal Medical Engineering & Physics

Based on the collected clinical evidence, SATROECG is in the process of certification as a Class IIA medical device and is manufactured in accordance
with the ISO13485 Quality Management System

The uniqueness and innovation of the method of analyzing bioelectric signals of the heart in SATROECG was confirmed by obtaining the
European patent EP 20706585.5 and by the US Patent Office US17/426,199.

Discover SATROECG

SATROECG software is characterized by very high diagnostic efficiency in detecting ischemic changes in the areas of the left ventricle of the myocardium
, increasing the sensitivity and specificity of the resting ECG examination

Early detection of ischemic changes

Evaluation of individual areas of the left ventricle of the heart in terms of significant perfusion changes identified in SPECT scintigraphy.

Assessment of disorders of the impulse-conduction system

Analysis of the times of potential appearance during depolarization of individual areas of the left ventricle of the heart.

Conducting screening tests

Few contraindications and easy measurement.

Monitoring the treatment of ischemic changes

Unlimited possibility of performing control tests at every stage of treatment

Measurement data - compatibility

SATROECG software allows for the analysis of measurement data obtained during a resting ECG examination:

performed on one of the recommended ECG devices
standard 10-electrode arrangement with shortened limb leads
Sampling rate min. 500 Hz, measurement length min. 24 s
data recording in standard ECG recording format, e.g. scp-ecg

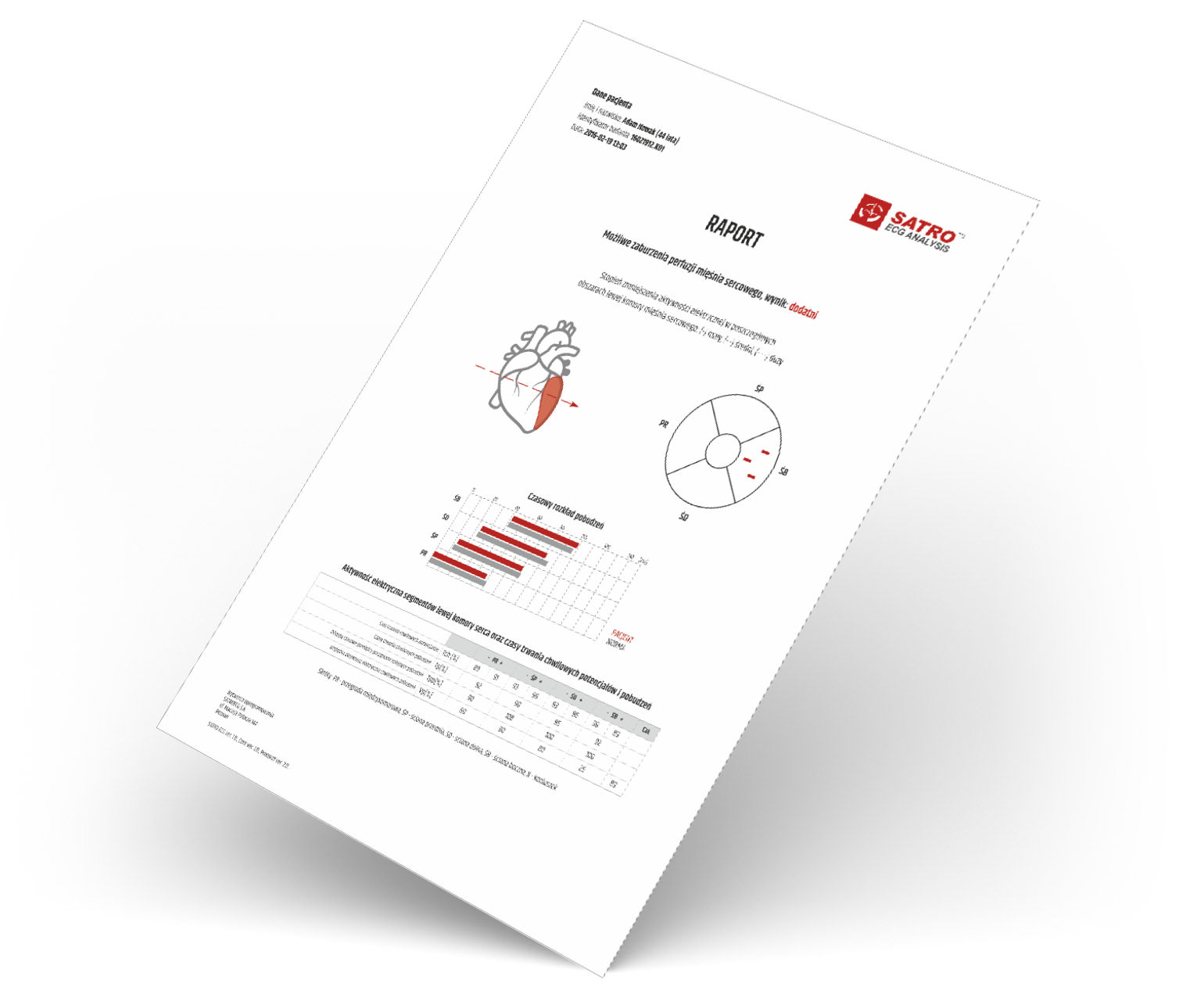

Raport z analizy

Obliczone w trakcie analizy SATROECG parametry przedstawione są w postaci czytelnego i łatwego w interpretacji raportu. Informacje w nim zawarte poszerzają wiedzę o stanie pacjenta i wspomagają proces stawiania diagnozy.

Aktywność elektryczna

Obliczona dla każdego z rozpatrywanych czterech obszarów mięśnia sercowego.

Relacje czasowe

Odległości czasowe pomiędzy pobudzeniami poszczególnych obszarów.

Dane szczegółowe

Tabela zawierająca parametry każdego z czterech pobudzeń.

Czytelny i łatwy w interpretacji

Obliczone w trakcie analizy SATROECG parametry przedstawione są w postaci czytelnego i łatwego w interpretacji raportu.

Jednoznaczne klasyfikatory

Pozwalają na ocenę wyników i określenie przyczyn zaburzeń aktywności elektrycznej.

Wybrane funkcjonalności

SATRO ECG bazuje na cyfrowych zapisach spoczynkowego badania EKG, jednak sposób przeprowadzonej analizy znacząco różni się od tych w dotychczas stosowanych metodach. Pozwoliło to na uzyskanie wysokiej efektywności diagnostycznej i w pełni automatyczną analizę sygnałów elektrokardiograficznych.

Detekcja szumów

Zastosowane algorytmy wykrywają zapisy EKG zawierające zbyt dużą amplitudę szumów uniemożliwiającą przeprowadzenie analizy.

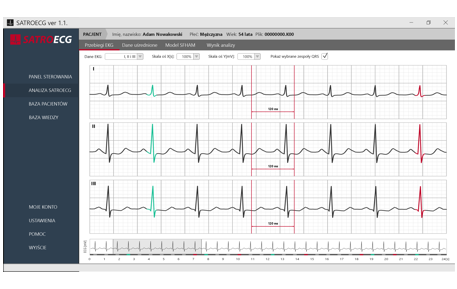

Detekcja zespołów QRS

Wyznaczone zostają zespoły QRS z pominięciem nieprawidłowych przebiegów spowodowanych np. dodatkowymi pobudzeniami lub artefaktami.

Innowacyjna analiza zespołów QRS

Wybrane zespoły QRS zostają uśrednione, a następnie poddane analizie na bazie modelu SFHAM.

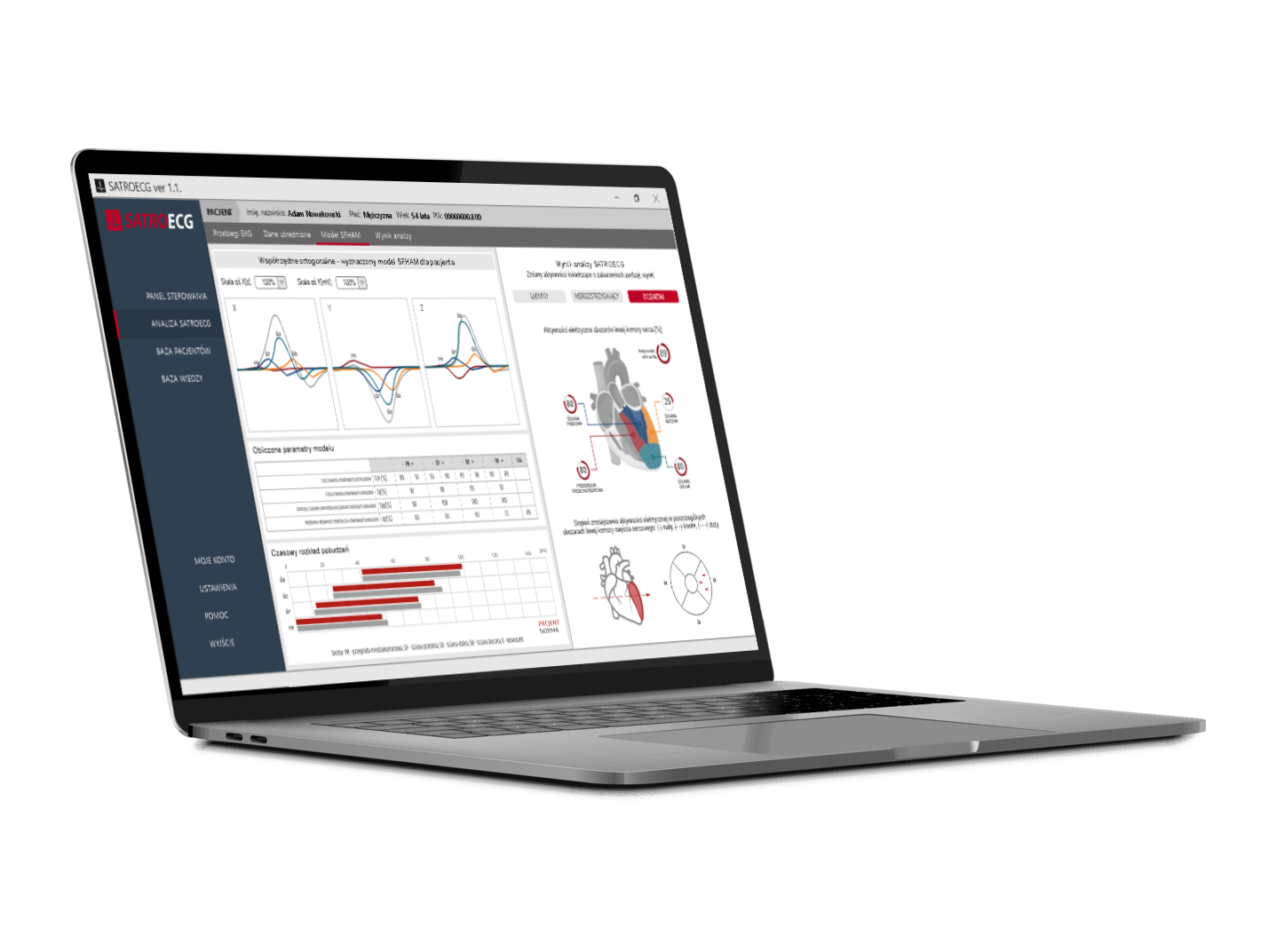

Wyznaczenie parametrów modelu SFHAM

Obliczone parametry aktywności elektrycznej pozwalają ocenić stan elektrycznej pracy mięśnia sercowego.

Telemedyczny aspekt

Analiza odbywa się w chmurze obliczeniowej w sposób automatyczny bez konieczności ingerencji użytkownika.

Wsparcie lekarza na każdym etapie leczenia

Analizę SATROECG można wykonywać wielokrotnie zarówno jako metodę przesiewową jak i monitorującą proces leczenia.

NASZ ZESPÓŁ

dr n. fiz. Jerzy Stanisław Jancki dr h.c.

Dyrektor ds. Merytorycznych

prof. dr hab. n. med. Ryszard Piotrowicz

Konsultant ds. Badań Klinicznych

prof. dr hab. n. med. Paweł Buszman

Konsultant Medyczny

Łukasz Janicki

Członek Zarządu

Tomasz Wołynko

Dyrektor Finansowy - Członek Zarządu

Adam Koprowski

Prezes Zarządu

SATROECG
ocena kliniczna

Celem przeprowadzenia Oceny Klinicznej było uzyskanie certyfikatu CE oraz rejestracja oprogramowania SATROECG jako wyrobu medycznego do rozpoznania zmian niedokrwiennych mięśnia sercowego.

Ocena efektywności diagnostycznej oprogramowania SATRO ECG w rozpoznaniu obszarów niedokrwiennych oraz choroby niedokrwiennej serca została przeprowadzona na podstawie eksperymentów medycznych. Celem tych badań było określenie czułości, swoistości oraz wartości diagnostycznej dodatniej oraz ujemnej tej metody w przewidywaniu zaburzeń perfuzji mięśnia sercowego rozpoznanych w spoczynkowo-wysiłkowej scyntygrafii perfuzyjnej wykonanej metodą SPECT.

W poszczególnych eksperymentach otrzymano zgody odpowiednich Komisji Bioetycznych oraz opracowano metodykę prowadzonych badań zawierającą kryteria włączania i wykluczania badanych. Uczestnikom wykonano badania spoczynkowe oraz wysiłkowe EKG, analizę SATRO ECG oraz spoczynkowo-wysiłkową scyntygrafię perfuzyjną SPECT, która była metodą referencyjną. W celu oceny możliwości zastosowania analizy SATRO ECG do rozpoznania choroby naczyń wieńcowych wykonano badania retrospektywne bazując na danych uzyskanych z wcześniejszych eksperymentów.

Ostatnie wyniki badań

Ł. J. Janicki, W. Leoński, J. S. Janicki, M. Nowotarski, M. Dziuk, R. Piotrowicz.
Comparative Analysis of the Diagnostic Effectiveness of SATRO ECG in the Diagnosis of Ischemia
Diagnosed in Myocardial Perfusion Scintigraphy Performed Using the SPECT Method.
Diagnostics 2022, no. 2: 297.

Grupę badawczą stanowiło 316 pacjentów (219 mężczyzn i 97 kobiet w wieku 57 ± 10 lat) dla każdego z nich uzyskano wyniki spoczynkowego oraz wysiłkowego EKG oraz analizy SATRECG, a także Spoczynkowo-wysiłkowej scyntygrafii perfuzyjnej wykonanej metodą SPECT.

Uzyskano następujące parametry skuteczności diagnostycznej SATRO EKG (TOT) w przewidywaniu istotnych zaburzeń perfuzji w badaniu SPECT wywołanym wysiłkiem (TOT 2) : czułość 99% (C); swoistość 91% (S); zgodność, 96% oraz dodatnie 96% (WD+) i ujemne 97% (WD-) wartości predykcyjne. Współczynnik Kappa – Cohena wyniósł 0,92, a współczynnik istotności statystycznej p<0,001.

W badanej grupie pacjentów czułość spoczynkowego jak i wysiłkowego EKG wynosiła około 50%, SATROECG wykryło prawie dwukrotnie więcej zmian w porównaniu z wynikami uzyskanymi w badaniu metodą SPECT

SATROECG
clinical evaluation

The aim of the Clinical Evaluation was to obtain the CE certificate and to register SATROECG as a medical device for diagnosing ischaemic changes of myocardium..

The assessment of diagnostic efficacy of SATRO ECG software in diagnosing ischaemic areas and ischaemic heart disease was conducted on the basis of medical experiments. The aim of the studies was to determine sensitivity, specificity, as well as positive and negative diagnostic value of the method in predicting perfusion disorders of the myocardium diagnosed in resting-exercise perfusion scintigraphy performed with the SPECT method.

For particular experiments, approvals of relevant Ethics Committees were obtained and methods of the conducted studies were developed together with criteria of inclusion and exclusion of study subjects. The participants underwent resting and exercise ECG, SATRO ECG analysis and resting-exercise SPECT perfusion scintigraphy, which was a reference method. In order to assess the possibility to use the SATRO ECG analysis do diagnose coronary heart disease, retrospective studies were performed on the basis of data obtained in previous experiments.

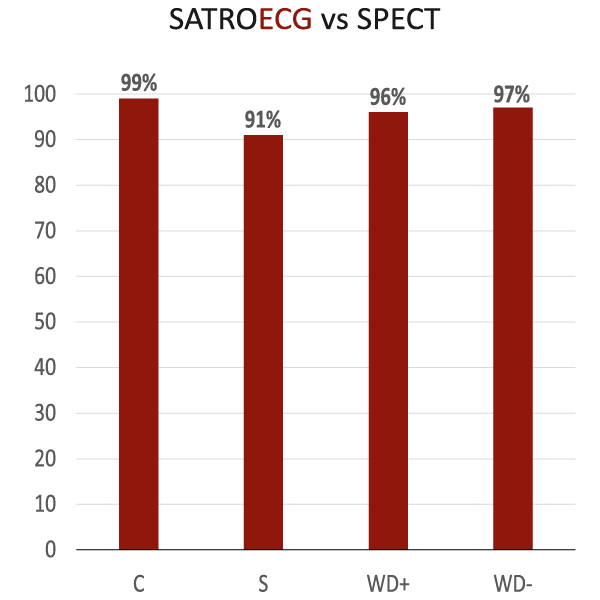

Latest study results

A study group comprised 316 patients (219 males and 97 females aged 57 ± 10 years). For each of them, results of resting and exercise ECG and SATRECG analysis, as well as resting and exercise perfusion scintigraphy performed with the use of SPECT were obtained.

The following diagnostic efficacy parameters of SATRO ECG (TOT) in predicting significant perfusion abnormalities in the exercise-induced SPECT (TOT 2) study were obtained: sensitivity 99% (C); specificity 91% (S); concordance, 96% and positive 96% (WD+) and negative 97% (WD-) predictive values. The Kappa-Cohen coefficient was 0.92, and the statistical significance coefficient was p < 0.001.

In the study group of patients, the sensitivity of both resting and exercise ECG was about 50%; SATROECG detected almost twice as many changes as in the study using the SPECT method.

SATROECG
Literatura - Materiały pokonferencyjne
oraz publikacje dotyczące metody SATRO ECG

1. Ł. J. Janicki, W. Leoński, J. S. Janicki, M. Nowotarski, M. Dziuk, R. Piotrowicz."Comparative Analysis of the Diagnostic Effectiveness of SATRO ECG in the Diagnosis of Ischemia Diagnosed in Myocardial Perfusion Scintigraphy Performed Using the SPECT Method. Diagnostics 2022, no. 2: 297.

2. Ł. Janicki, J. Janicki. Podstawy fizyczne oraz możliwości diagnostyczne analizy SATRO ECG bazującej na modelu SFHAM. XXV Konferencja Szkoleniowa Sekcji Elektrokardiologii Nieinwazyjnej i Telemedycyny PTK, Kasprowisko 2019.

3. P. Pączek , Ł. Zientek, Ł. Janicki, J. Janicki, A. Sieroń. Wczesne rozpoznanie choroby wieńcowej serca, analiza SATRO ECG: XXV Konferencja Szkoleniowa Sekcji Elektrokardiologii Nieinwazyjnej i Telemedycyny PTK, Kasprowisko 2019.

4. J. Janicki, A. Teresińska, R. Baranowski, M. Dziuk, J. Wnuk, R. Piotrowicz. Porównawcza analiza rozpoznania choroby niedokrwiennej serca przy wykorzystaniu standardowej oceny EKG i analizy SATRO ECG: XXIV Konferencja Szkoleniowa i XX Konferencja Wspólna Sekcji Elektrokardiologii Nieinwazyjnej i Telemedycyny oraz ISHNE, Kasprowisko 2018.

5. P. Pączek , Ł. Zientek, Ł. Janicki, J. Janicki, A. Sieroń. Zastosowanie analizy SATRO ECG do rozpoznania choroby wieńcowej serca w porównaniu z wynikami badań koronarograficznych: XXIV Konferencja Szkoleniowa i XX Konferencja Wspólna Sekcji Elektrokardiologii Nieinwazyjnej i Telemedycyny oraz ISHNE, Kasprowisko 2018.

6. J. S. Janicki, A. Teresińska, W. Leoński, M. Chąpiński, M. Sobieszczańska, R. Piotrowicz. Application of SFHAM Model for Diagnosis of Ischemic Heart Disease. In: Tysler M, Svehlikova J, Bacharova L, Kolikova K, editors. Electrocardiology 2014. Institute of Measurement Science, Bratislava 2014. s. 187-190, ISBN 978-80-969-672-7-8.

7. J.S. Janicki, A. Teresińska, W. Leoński, M. Dziuk, R. Piotrowicz; Usability of SATRO-ECG heart bioelectrical signal analysis and its comparison with SPECT, 15th Congress of the International Society for Holter and Noninvasive Electrocardiology; Congress materials; Timisoara 2013.

8. J.S. Janicki, W. Leoński, J. Jagielski, M. Sobieszczańska, J.G. Leońska. Implementation of SFHAM in Coronary Heart Disease Diagnosis. In: Sobieszczańska M, Jagielski J, Macfarlane PW, editors. Electrocardiology 2009. JAKS Publishing Company; 2010. s. 197-201.

9. J.S. Janicki, W. Leoński, J. Jagielski, M. Sobieszczańska, M. Chąpiński, Ł. Janicki. Single Fibre Based Heart Activity Model (SFHAM) Based QRS-Waves Synthesis. In: Sobieszczańska M, Jagielski J, Macfarlane PW, editors. Electrocardiology 2009. JAKS Publishing Company; 2010. s. 81-86.

10. J. S. Janicki, W. Leoński, J. Jagielski,”Partial potentials of selected cardiac muscle regions and heart activity model based on single fibres“. Medical Engineering & Physics 31 (2009) 1276-1282.

11. J. Janicki, „Physical Basis of Satro – A New Method For Analysis of The Cardiac Muscle Depolarisation,” Library of Congress Catalog Card Number - LCCN: 2006356427; ISBN: 83-60007-10-1; 2006

12. J. Janicki, ,,Fizyczne podstawy metody Satro w badaniu pracy serca,” Library of Congress Catalog Card Number - LCCN: 2006356428; ISBN: 83-6007-00-4;2006

13. J. Janicki, „Physical Basis of Satro – a New Method for Analysis of the Cardiac Muscle Depolarisation,” Los Alamos National Laboratory 2006, arxiv.org/abs/physics/0602162

14. J. Janicki, Ł. Janicki, M. Janicki „Model powstawania i przebiegu pobudzenia wiązek włókien mięśnia sercowego oraz sposób analizy sygnałów EKG,” P-372687, UP Warszawa 2005

15. J. Janicki „Analiza EKG z uwzględnieniem procesów fizycznych zachodzących w mięśniu sercowym,” Folia Cardiologica 11, Zakopane 2004

Konferencje i kongresy naukowe

11. J. Janicki, „Physical Basis of Satro – A New Method For Analysis of The Cardiac Muscle Depolarisation,” Library of Congress Catalog Card Number - LCCN: 2006356427; ISBN: 83-60007-10-1; 2006

12. J. Janicki, ,,Fizyczne podstawy metody Satro w badaniu pracy serca,” Library of Congress Catalog Card Number - LCCN: 2006356428; ISBN: 83-6007-00-4;2006

13. J. Janicki, „Physical Basis of Satro – a New Method for Analysis of the Cardiac Muscle Depolarisation,” Los Alamos National Laboratory 2006, arxiv.org/abs/physics/0602162

14. J. Janicki, Ł. Janicki, M. Janicki „Model powstawania i przebiegu pobudzenia wiązek włókien mięśnia sercowego oraz sposób analizy sygnałów EKG,” P-372687, UP Warszawa 2005

15. J. Janicki „Analiza EKG z uwzględnieniem procesów fizycznych zachodzących w mięśniu sercowym,” Folia Cardiologica 11, Zakopane 2004

SATROECG
Post-conference materials and publication on the SATRO ECG method

11. J. Janicki, „Physical Basis of Satro – A New Method For Analysis of The Cardiac Muscle Depolarisation,” Library of Congress Catalog Card Number - LCCN: 2006356427; ISBN: 83-60007-10-1; 2006

12. J. Janicki, ,,Fizyczne podstawy metody Satro w badaniu pracy serca,” Library of Congress Catalog Card Number - LCCN: 2006356428; ISBN: 83-6007-00-4;2006

13. J. Janicki, „Physical Basis of Satro – a New Method for Analysis of the Cardiac Muscle Depolarisation,” Los Alamos National Laboratory 2006, arxiv.org/abs/physics/0602162

14. J. Janicki, Ł. Janicki, M. Janicki „Model powstawania i przebiegu pobudzenia wiązek włókien mięśnia sercowego oraz sposób analizy sygnałów EKG,” P-372687, UP Warszawa 2005

15. J. Janicki „Analiza EKG z uwzględnieniem procesów fizycznych zachodzących w mięśniu sercowym,” Folia Cardiologica 11, Zakopane 2004

Scientific conferences and congresses

11. J. Janicki, „Physical Basis of Satro – A New Method For Analysis of The Cardiac Muscle Depolarisation,” Library of Congress Catalog Card Number - LCCN: 2006356427; ISBN: 83-60007-10-1; 2006

12. J. Janicki, ,,Fizyczne podstawy metody Satro w badaniu pracy serca,” Library of Congress Catalog Card Number - LCCN: 2006356428; ISBN: 83-6007-00-4;2006

13. J. Janicki, „Physical Basis of Satro – a New Method for Analysis of the Cardiac Muscle Depolarisation,” Los Alamos National Laboratory 2006, arxiv.org/abs/physics/0602162

14. J. Janicki, Ł. Janicki, M. Janicki „Model powstawania i przebiegu pobudzenia wiązek włókien mięśnia sercowego oraz sposób analizy sygnałów EKG,” P-372687, UP Warszawa 2005

15. J. Janicki „Analiza EKG z uwzględnieniem procesów fizycznych zachodzących w mięśniu sercowym,” Folia Cardiologica 11, Zakopane 2004
